האוניברסיטה הפתוחה
כ"ה בסיון תשפ"ד
1 ביולי 2024
סמסטר 2024ב
10645 / 1
מס' שאלון – 170
מס' מועד 82
שאלון בחינת גמר
10645 – תכנון, ניתוח ועיצוב מערכות מידע
משך בחינה: 3 שעות
מבנה הבחינה:
בבחינה שני חלקים.
חלק א
שאלות רב ברירה (אמריקאיות).
עליכם לענות על עשר השאלות 1-10.
(5 נקודות לשאלה; 50 נקודות לחלק זה).
יש לענות בטבלה במחברת התשובות.
אין לענות על גבי שאלון הבחינה, כי הוא אינו מגיע לבדיקה!
חלק ב
שאלות חישוביות.
עליכם לענות על שתי השאלות 2-3.
(25 נקודות לשאלה; 50 נקודות לחלק זה).
בהצלחה!
מיכל
חומר עזר:
מחשבון מדעי, שאינו אוצר מידע.
אסור שימוש בעזרים ובחומרים טכנולוגיים ו/או מקוונים.
החזירו למשגיח את השאלון וכל עזר אחר שקיבלתם בתוך מחברת התשובות
בהצלחה !!!
חלק א
שאלה 1
עליכם לענות על 10 שאלות רב-ברירה, 5 נקודות לשאלה.
יש להעתיק למחברת התשובות את הטבלה הבאה ולמלא בה את תשובותיכם. תשובות שלא יופיעו בטבלה, לא ייבדקו, אין למלא את התשובות על גבי טופס הבחינה, כי הוא אינו מגיע לבדיקה.
| שאלה | תשובה |
|---|---|
| 1.1 | |
| 1.2 | |
| 1.3 | |
| 1.4 | |
| 1.5 | |
| 1.6 | |
| 1.7 | |
| 1.8 | |
| 1.9 | |
| 1.10 |
להלן נתונים לשאלות 1.1-1.4
| ספק מרכיב |
ספק 1 | ספק 2 | ספק 3 | ספק 4 | ספק 5 | ספק 6 |
|---|---|---|---|---|---|---|
| תועלת | 0.5 | 0.9 | 0.8 | 0.4 | 0.92 | 0.6 |
| עלות (אש"ח) | 8 | 9.2 | 9.6 | 5 | 9.8 | 9 |
שאלה 1.1
סמנו את התשובה הנכונה ביותר:
א. אין אף הצעה נחותה.
ב. יש 2 הצעות נחותות.
ג. יש 3 הצעות נחותות.
ד. יש 4 הצעות נחותות.
ה. יש 5 הצעות נחותות.
ו. אף תשובה לא נכונה.
שאלה 1.2
סמנו את התשובה הנכונה ביותר, לפי שיטת נרמול, שנוסחתה
\[ NC_i=\frac{\left(C_{\max}-C_i\right)\left(B_{\max}-B_{\min}\right)}{\left(C_{\max}-C_{\min}\right)}+B_{\min} \]
עבור משקל תועלת של 72 אחוז, הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
ז. אף תשובה לא נכונה.
שאלה 1.3
לפי שיטת הנרמול השנייה, שנוסחתה היא \( \left(C_{\min}/C_i\right)*B_{\max} \), עבור משקל עלות של 65 אחוז הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
ז. אף תשובה לא נכונה.
שאלה 1.4
על-פי שיטת הנרמול הראשונה, שנוסחתה היא \( NC_i=C_{\min}/C_i \), עבור משקל עלות של 50 אחוז הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
ז. אף תשובה לא נכונה.
שאלה 1.5

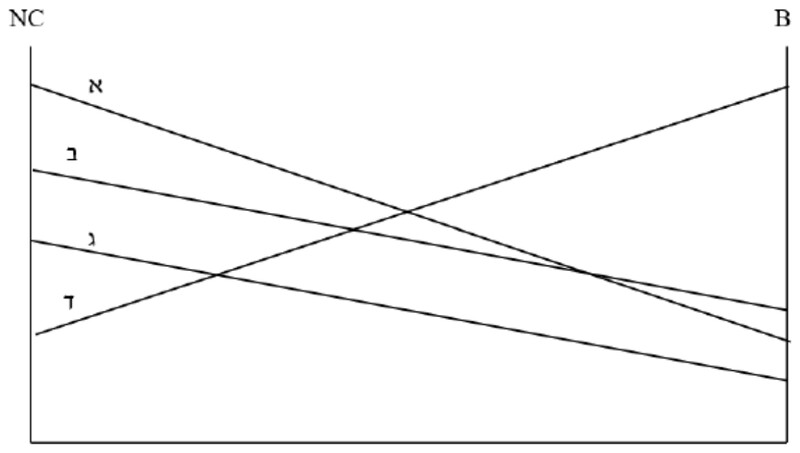

להלן גרף עלות תועלת:
סמנו את התשובה הנכונה ביותר:
א. אין הצעות נחותות בגרף.
ב. רק הצעה ג היא הצעה נחותה.
ג. הצעות ב ו-ג הן הצעות נחותות.
ד. לא ניתן לקבוע, אם יש הצעות נחותות, כי חסרים נתונים.
ה. אף תשובה לא נכונה.
שאלה 1.6
סמנו את התשובה הנכונה ביותר:
א. בתרשים DFD ההיררכי חייבת להיות לפחות פונקציה אחת מורכבת.
ב. בתרשים DFD, לכל מאגר מידע רגיל חייב להיות זרם מידע נכנס וזרם מידע יוצא.
ג. בתרשים DFD, מאגר מידע רגיל חייב להיות מחובר לפחות ל-2 פונקציות שונות.
ד. תשובות א-ג נכונות.
ה. אף תשובה לא נכונה.
להלן נתונים לשאלות 1.7-1.9
| נגרים | מס עוסק | שם העסק | שם פרטי | שם משפחה | עיר | רחוב | בית | טלפון |
|---|
| לקוחות | ת"ז | שם פרטי | שם משפחה | כתובת |
|---|
| טלפונים לקוחות | ת"ז | קידומת | מספר טלפון |
|---|
| רהיטים | מק"ט | תאור | תאריך ייצור | צבע |
|---|
| מייצר את | מס עוסק | מק"ט רהיט | מחיר | % הנחה מקסימלי |
|---|
| רכישות | ת"ז לקוח | מס עוסק | מק"ט רהיט | תאריך רכישה | מחיר רכישה | כמות |
|---|
שאלה 1.7
מספר הישויות בתרשים ישויות קשרים הוא:
א. 2 ישויות.
ב. 3 ישויות.
ג. 4 ישויות.
ד. 5 ישויות.
ה. אף תשובה לא נכונה.
שאלה 1.8
הקשר "מייצר את" הוא:
א. קשר טרנרי.
ב. קשר בינארי יחיד לרבים.
ג. קשר בינארי רבים לרבים.
ד. אף תשובה לא נכונה.
שאלה 1.9
הקשר "טלפונים לקוחות" מופיע בתרשים כ:
א. ישות.
ב. תכונה מורכבת בישות לקוחות.
ג. תכונה מרובת ערכים בישות לקוחות.
ד. תכונה מורכבת מרובת ערכים בישות לקוחות.
ה. אף תשובה לא נכונה.
שאלה 1.10

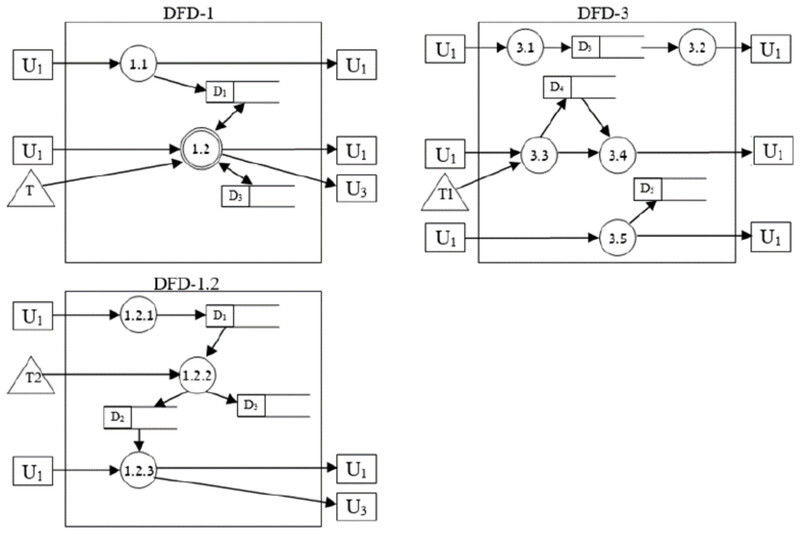

מספר הטרנזקציות, המופיעות בתרשים הנ"ל (תרשים DFD חלקי), הוא:
א. שש טרנזקציות.
ב. שבע טרנזקציות.
ג. שמונה טרנזקציות.
ד. תשע טרנזקציות.
ה. אף תשובה לא נכונה.
חלק ב
שאלה 2 (25 נקודות)
קבוצת תרופות בינלאומית מנהלת רישום על התרופות, שאותן היא מוכרת, ועל המשאבים העומדים לרשותה.
להלן תיאור המערכת:
בחברה מנוהלות תרופות רבות, לכל תרופה יש קוד ושם. התרופות מסווגות לשלושה סוגים שונים, תרופה לא יכולה להיות מסווגת ליותר מסוג אחד. לתרופות מסוג א שומרים גם את תאריך הפיתוח ולתרופות מסוג ב שומרים גם את סוג האריזה. לכל העובדים בחברה שומרים במערכת ת"ז, שם מלא, כתובת, תאריך לידה וטלפון (יכולים להיות מספר טלפונים). לכל תרופה מוגדר במערכת עובד אחד שהוא המנהל שלה, עובדים יכולים לנהל מספר תרופות במקביל. בנוסף, בכל תרופה יכולים לטפל מספר עובדים, כמובן שכל עובד יכול לטפל במספר תרופות במקביל. לחברה מספר גדול של לקוחות, לכל לקוח יש לשמור ת.ז, שם מלא, טלפון וכתובת דוא"ל. לקוח יכול לרכוש בכל פעם שירצה מספר תרופות, יש לדעת מתי רכש, ומה המחיר ששילם. לקוח יכול לבקש ייעוץ על תרופה מכל עובד שמטפל בתרופה, יש לתעד את פגישת הייעוץ עם תאריך והמלצת עובד.
א. שרטטו תרשים מחלקות. (15 נק')
ב. מפו את התרשים שקיבלתם בתשובתכם בסעיף א לרלציות מנורמלות. (10 נק')
שאלה 3 (25 נקודות)
שרטטו תרשים זרימה לתיאור המובא להלן. במידת הצורך, הניחו הנחות והשלימו משתנים.
סמנכ"לית תפעול בחברה לארגון מופעים בינלאומיים מבקשת לנתח את הנתונים על המשתתפים במופעים שהתקיימו בשנה האחרונה, על מנת לקבוע את יעדיה לשנה הבאה. הנתונים שנאספים הם: גיל המשתתף, סוג הכרטיס (רגיל, כסף, זהב) ומחיר.
החברה מבקשת לקבל דו"ח הכולל את הנתונים הבאים:
• שיעור (אחוז) המשתתפים מכל סוג כרטיס (רגיל, כסף, זהב).
• מספר המשתתפים ששילמו מעל 500 שח לכרטיס.
• מספר המשתתפים שגילם צעיר מ-35.
• מספר המשתתפים עם כרטיס זהב שגילם מבוגר מ-25.
• מספר המשתתפים עם כרטיס רגיל ששילמו פחות מ-250 שח.
בהצלחה!
