שאלון בחינת גמר
האוניברסיטה הפתוחה
מס' שאלון: 170
מועד: 91
תאריך: כ"ז באדר א' תשפ"ד, 7 במרץ 2024
סמסטר: 2024א
קורס: 10645 – תכנון, ניתוח ועיצוב מערכות מידע
משך הבחינה: 3 שעות
בשאלון זה: 8 עמודים
מבנה הבחינה
בבחינה שני חלקים:
חלק א: שאלות רב-ברירה (אמריקאיות)
עליכם לענות על עשר השאלות 1–10.
(5 נקודות לשאלה; 50 נקודות לחלק זה).
חלק ב: שאלות חישוביות
עליכם לענות על שתי השאלות 11–12.
(25 נקודות לשאלה; 50 נקודות לחלק זה).
חומר עזר
מחשבון כלשהו בלבד, שאינו אוצר מידע. אין להכניס חומר דיגיטלי.
בהצלחה!
חלק א: שאלות רב-ברירה (אמריקאיות) (50 נקודות)
עליכם לענות על עשר השאלות 1–10 (5 נקודות לשאלה).
להלן נתונים לשאלות 1–4
| מרכיב | ספק 1 | ספק 2 | ספק 3 | ספק 4 | ספק 5 | ספק 6 |
|---|---|---|---|---|---|---|
| תועלת | 0.6 | 0.7 | 0.85 | 0.75 | 0.7 | 0.8 |
| עלות (אש"ח) | 8 | 9.2 | 10 | 5 | 9.8 | 10.5 |
שאלה 1
סמנו את התשובה הנכונה ביותר:
א. ספקים 2, 3, 5, 6 נתנו הצעות נחותות.
ב. ספקים 1, 2, 3, 5 נתנו הצעות נחותות.
ג. ספקים 1, 2, 5, 6 נתנו הצעות נחותות.
ד. לא ניתן לקבוע אם יש הצעות נחותות בשלב הזה.
ה. אף תשובה לא נכונה.
שאלה 2
סמנו את התשובה הנכונה ביותר, לפי שיטת נרמול שנוסחתה היא:
\[
NC_i = \frac{(C_{max}-C_i)(B_{max}-B_{min})}{(C_{max}-C_{min})} + B_{min}
\]
בעבור משקל תועלת של 75% הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
שאלה 3
סמנו את התשובה הנכונה ביותר:
א. לפי שיטת הנרמול השנייה שנוסחתה היא
\[
NC_i = \left(\frac{C_{min}}{C_i}\right)\cdot B_{max}
\]
הערך המנורמל של הצעה 3 הוא 0.55 והערך המנורמל של הצעה 4 הוא 0.9.
ב. לפי שיטת הנרמול השנייה שנוסחתה היא
\[
NC_i = \left(\frac{C_{min}}{C_i}\right)\cdot B_{max}
\]
הערך המנורמל של הצעה 3 הוא 0.9 והערך המנורמל של הצעה 4 הוא 0.45.
ג. לפי שיטת הנרמול הראשונה שנוסחתה היא
\[
NC_i = \frac{C_{min}}{C_i}
\]
הערך המנורמל של הצעה 3 הוא 0.5 והערך המנורמל של הצעה 4 הוא 1.
ד. לפי שיטת הנרמול הראשונה שנוסחתה היא
\[
NC_i = \frac{C_{min}}{C_i}
\]
הערך המנורמל של הצעה 3 הוא 1 והערך המנורמל של הצעה 4 הוא 0.5.
ה. אף תשובה לא נכונה.
שאלה 4
הוחלט להשתמש בשיטת נרמול החיסכון שנוסחתה היא:
\[
NC_i = \frac{C_{max}-C_i}{C_{max}}
\]
הסכום המקסימלי שהארגון מוכן להשקיע במערכת הוא 12 אש"ח.
הספק הזוכה לפי שיטה זו, אם ידוע כי המשקל שניתן לעלות הוא 0.55, הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
שאלה 5

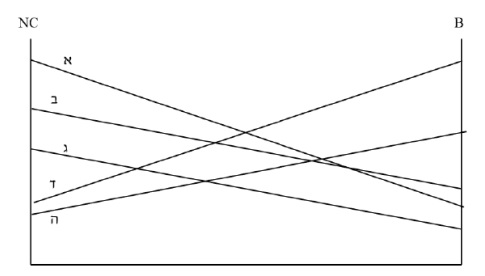

להלן גרף עלות-תועלת:
סמנו את התשובה הנכונה ביותר:
א. אין הצעות נחותות בגרף.
ב. רק הצעה ה היא הצעה נחותה.
ג. רק הצעות ב ו-ה הן הצעות נחותות.
ד. לא ניתן לקבוע אם יש הצעות נחותות כי חסרים נתונים.
ה. אף תשובה לא נכונה.
שאלה 6
סמנו את התשובה הנכונה ביותר:
א. בתרשים DFD היררכי חייבות להיות לפחות 3 פונקציות מורכבות.
ב. בתרשים DFD שטוח יכולות להופיע עד 10 פונקציות יסודיות.
ג. בתרשים DFD היררכי אין מגבלה על כמות הפונקציות בתרשימי הבן.
ד. אף תשובה לא נכונה.
שאלה 7
להלן רלציות מנורמלות:
קבוצות: קוד קבוצה | שם קבוצה | גודל מקסימלי | טווח גילאים | קוד סניף | ת"ז מדריך מוביל
מדריכים: ת"ז לקוח | שם מלא | ותק | עיר | רחוב | מספר בית | מיקוד | קוד סניף
טלפונים למדריכים: ת"ז לקוח | טלפון
סניפים: קוד סניף | שם סניף | כתובת | טלפון
חדרי ריקוד: מספר חדר | שם | כמות מקסימלית | קוד סניף
מדריכים בסניפים בעבר: ת"ז מדריך | קוד סניף | שהות
אימון: ת"ז מדריך | קוד קבוצה | מספר חדר | תאריך | שעה
סמנו את התשובה הנכונה ביותר:
א. בתרשים ישויות-קשרים מופיעות 3 ישויות.
ב. בתרשים ישויות-קשרים מופיעות 4 ישויות.
ג. בתרשים ישויות-קשרים מופיעות 5 ישויות.
ד. לא ניתן לקבוע.
ה. אף תשובה לא נכונה.

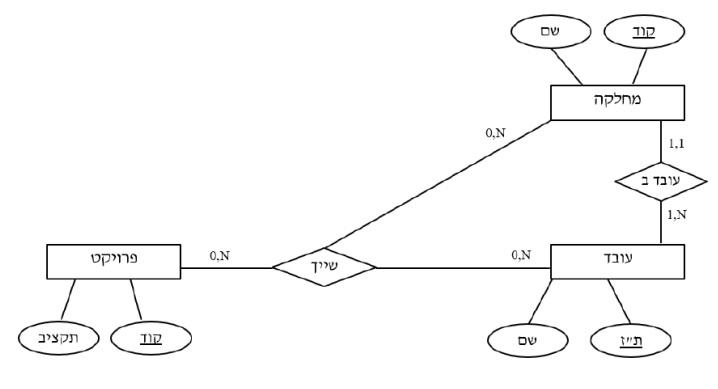

להלן נתונים לשאלות 8–9
שאלה 8
סמנו את התשובה הנכונה ביותר:
א. התרשים ימופה לשלוש רלציות מנורמלות.
ב. התרשים ימופה לארבע רלציות מנורמלות.
ג. התרשים ימופה לחמש רלציות מנורמלות.
ד. התרשים ימופה לשש רלציות מנורמלות.
ה. אף תשובה לא נכונה.
שאלה 9
סמנו את התשובה הנכונה ביותר, הקשר הבינארי "עובד ב-" ימופה כך:
א. (קוד מחלקה, ת"ז עובד)
ב. (קוד מחלקה, שם, ת"ז עובד)
ג. (ת"ז עובד, שם, קוד מחלקה)
ד. (קוד מחלקה, שם מחלקה, ת"ז עובד, שם עובד)
ה. אף תשובה לא נכונה.
שאלה 10

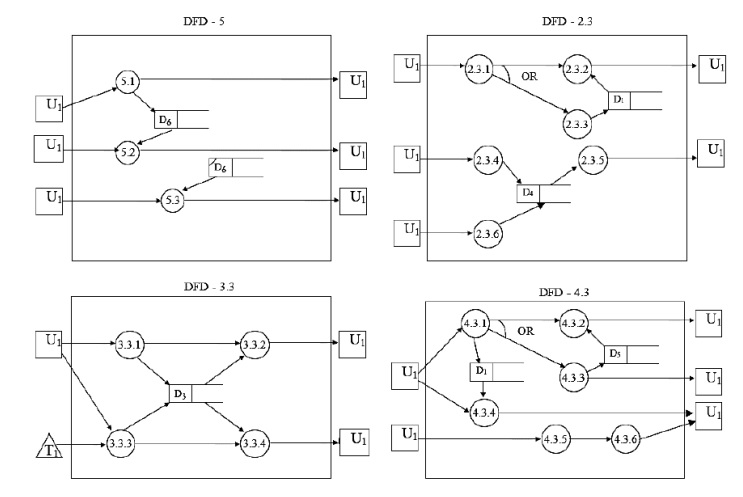

להלן תרשימי DFD חלקיים (DFD-5, DFD-2.3, DFD-3.3, DFD-4.3):
מספר הטרנזקציות המופיעות בתרשים הנ"ל (תרשים DFD חלקי) הוא:
א. 10 טרנזקציות.
ב. 12 טרנזקציות.
ג. 15 טרנזקציות.
ד. 19 טרנזקציות.
ה. אף תשובה לא נכונה.
חלק ב: שאלות חישוביות (50 נקודות)
עליכם לענות על שתי השאלות 11–12.
(25 נקודות לשאלה; 50 נקודות לחלק זה).
שאלה 11
מנהלת רשת לטיפולי רפואה אלטרנטיבית החליטה להקים מערכת מידע לניהול הרשת.
להלן תיאור המערכת:
ברשת ישנם מטפלים. למטפלים שומרים מספר ת"ז, שם מלא, תאריך לידה, כתובת ומספר טלפון
(יכולים להיות מספר טלפונים).
ללקוחות שומרים מספר ת"ז, שם מלא, תאריך לידה, כתובת ומספר טלפון.
לכל סניף של הרשת שומרים את מספר הסניף, שם, כתובת וטלפון.
כל מטפל יכול לטפל במספר סניפים, ובכל סניף יש מספר מטפלים.
לקוח יכול לתאם טיפול אצל כל אחד מהמטפלים בכל אחד מהסניפים; יש לדעת את תאריך ושעת הטיפול.
ברשת יש מרכז הכשרה. לכל מורה במרכז ההכשרה שומרים מספר ת"ז, שם מלא, ותק ותחום התמחות.
כל מטפל יכול להיפגש עם כל מורה מספר פעמים; יש לדעת את תאריך המפגש.
א. (15 נקודות) שרטטו תרשים ישויות-קשרים.
ב. (10 נקודות) מפו את התרשים שקיבלתם בתשובתכם בסעיף א לרלציות מנורמלות.
שאלה 12
שרטטו תרשים זרימה לתיאור המובא להלן. במידת הצורך, הניחו הנחות והשלימו משתנים.
מנהלת הכספים של החברה למתנ"סים המציעה חוגים ברחבי הארץ מבקשת לנתח את נתוני ההרשמות של השנה האחרונה
מהסניפים על מנת לקבוע את יעדיה לשנה הבאה.
הנתונים שנאספים הם: אזור בארץ (צפון, דרום, מרכז), סוג החוג (ריקוד/ספורט/אמנות) וצורת תשלום (אשראי/מזומן).
החברה מבקשת לקבל דו"ח הכולל את הנתונים הבאים:
* שיעור (אחוז) ההרשמות לכל אחד מסוגי החוגים (ריקוד/ספורט/אמנות).
* מספר ההרשמות ששולמו באשראי.
* מספר ההרשמות שהתקבלו באזור הדרום לחוג ספורט ושולמו במזומן.
* מספר ההרשמות לחוג אמנות שהתקבלו באזור המרכז ושולמו באשראי.
בהצלחה!
