האוניברסיטה הפתוחה
כ"ב באב תשפ"ד
26 באוגוסט 2024
סמסטר 2024ב
10645 / 1
מס' שאלון – 170
מס' מועד 94
שאלון בחינת גמר
10645 – תכנון, ניתוח ועיצוב מערכות מידע
משך בחינה: 3 שעות
מבנה הבחינה:
בבחינה שני חלקים.
חלק א: שאלות רב-ברירה (אמריקאיות).
עליכם לענות על עשר השאלות 1-10.
(5 נקודות לשאלה; 50 נקודות לחלק זה).
יש לענות בטבלה במחברת הבחינה,
אין לענות על הטופס כי הוא אינו מגיע לבדיקה!
חלק ב: שאלות חישוביות.
עליכם לענות על שתי השאלות 11-12.
(25 נקודות לשאלה; 50 נקודות לחלק זה).
יש לענות על כולן,
בהצלחה!
חומר עזר:
מחשבון מדעי, שאינו אוצר מידע.
אסור שימוש בעזרים ובחומרים טכנולוגיים ו/או מקוונים.
החזירו למשגיח את השאלון וכל עזר אחר שקיבלתם בתוך מחברת התשובות
בהצלחה !!!
חלק א: שאלות רב-ברירה (אמריקאיות) (50 נקודות)
עליכם לענות על עשר השאלות 1-10.
(5 נקודות לשאלה; 50 נקודות לחלק זה).
יש להעתיק למחברת התשובות את הטבלה הבאה ולמלא בה את תשובותיכם, תשובות שלא יופיעו בטבלה לא ייבדקו.
אין למלא את התשובות על גבי שאלון הבחינה, כי הוא אינו מגיע לבדיקה.
| שאלה | תשובה |
|---|---|
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 |
להלן נתונים לשאלות 1-4:
| ספק מרכיב |
ספק 1 | ספק 2 | ספק 3 | ספק 4 | ספק 5 | ספק 6 |
|---|---|---|---|---|---|---|
| תועלת | 0.5 | 0.5 | 0.8 | 0.65 | 0.45 | 0.85 |
| עלות (אש"ח) | 11 | 12.5 | 11 | 12.5 | 9 | 13 |
שאלה 1
סמנו את התשובה הנכונה ביותר.
א. אין אף הצעה נחותה.
ב. יש 2 הצעות נחותות.
ג. יש 3 הצעות נחותות.
ד. יש 4 הצעות נחותות.
ה. יש 5 הצעות נחותות.
ו. אף תשובה לא נכונה.
שאלה 2
סמנו את התשובה הנכונה ביותר, לפי שיטת נרמול שנוסחתה
\[ NC_i = \frac{\left(C_{\max} – C_i\right)\left(B_{\max} – B_{\min}\right)}{\left(C_{\max} – C_{\min}\right)} + B_{\min} \]
בעבור משקל תועלת של 67 אחוז הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
ז. אף תשובה לא נכונה.
שאלה 3
לפי שיטת הנרמול השנייה שנוסחתה היא (Cmin/Ci)*Bmax בעבור משקל עלות של 45 אחוז הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
ז. אף תשובה לא נכונה.
שאלה 4
על פי שיטת הנרמול הראשונה שנוסחתה היא NCi=Cmin/Ci בעבור משקל עלות של 50 אחוז הספק הנבחר הוא:
א. ספק 1
ב. ספק 2
ג. ספק 3
ד. ספק 4
ה. ספק 5
ו. ספק 6
ז. אף תשובה לא נכונה.
שאלה 5

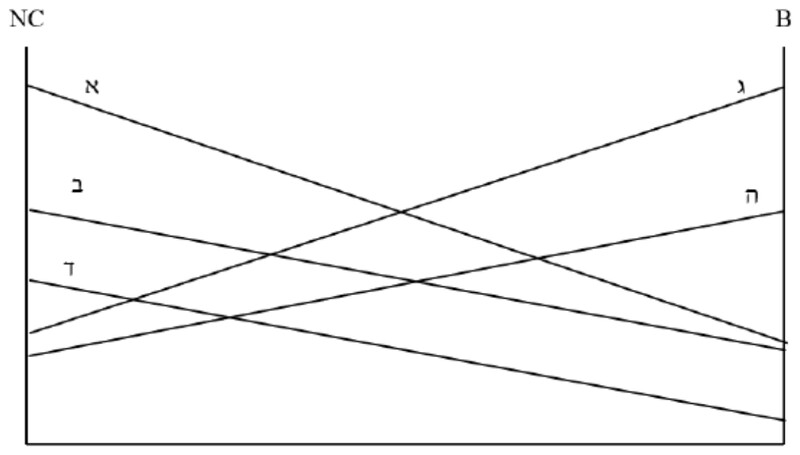

להלן גרף עלות תועלת
סמנו את התשובה הנכונה ביותר:
א. אין הצעות נחותות בגרף.
ב. הצעה ה נחותה.
ג. הצעה ג נחותה.
ד. לא ניתן לקבוע האם יש הצעות נחותות כי חסרים נתונים.
ה. אף תשובה לא נכונה.
להלן נתונים לשאלות 6-7:
להלן רלציות מנורמלות:
קבוצות:
| קוד קבוצה | שם קבוצה | גודל מקסימלי | טווח גילאים | קוד סניף |
מדריכים:
| תז לקוח | שם מלא | ותק | עיר | רחוב | מספר בית | מיקוד | קוד סניף |
טלפונים למדריכים:
| תז לקוח | טלפון |
סניפים:
| קוד סניף | שם סניף | כתובת | טלפון |
חדרי ריקוד:
| מספר חדר | שם | כמות מקסימלית | קוד סניף |
מדריכים בסניפים בעבר:
| תז מדריך | קוד סניף | שהות |
אימון:
| תז מדריך | קוד קבוצה | מספר חדר | תאריך | שעה |
שאלה 6
בתרשים הישויות הקשר יחיד לרבים הופיע:
א. לא הופיע בכלל.
ב. פעם אחת.
ג. פעמיים.
ד. 3 פעמים.
ה. 4 פעמים.
ו. לא ניתן לדעת.
ז. אף תשובה אינה נכונה.
שאלה 7
סמנו את התשובה הנכונה ביותר:
א. בתרשים ישויות קשרים מופיעות 3 ישויות.
ב. בתרשים ישויות קשרים מופיעות 4 ישויות.
ג. בתרשים ישויות קשרים מופיעות 5 ישויות.
ד. לא ניתן לקבוע.
ה. אף תשובה לא נכונה.

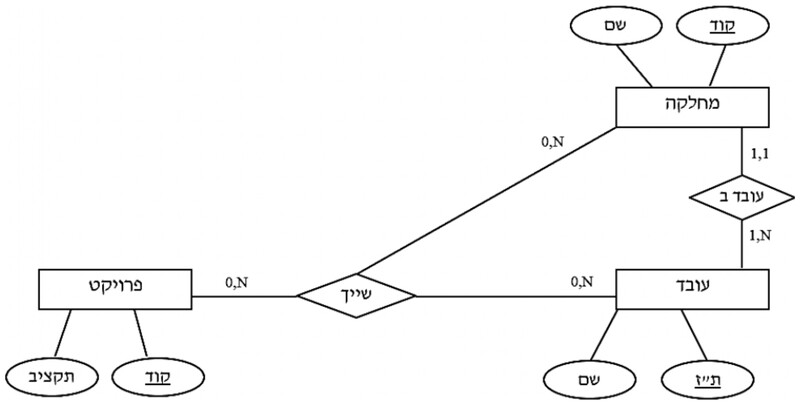

להלן נתונים לשאלות 8-9:
שאלה 8
סמנו את התשובה הנכונה ביותר:
א. התרשים יומפה לשלוש רלציות מנורמלות.
ב. התרשים יומפה לארבע רלציות מנורמלות.
ג. התרשים יומפה לחמש רלציות מנורמלות.
ד. התרשים יומפה לשש רלציות מנורמלות.
ה. אף תשובה לא נכונה.
שאלה 9
סמנו את התשובה הנכונה ביותר, הקשר הבינארי "עובד ב" יומפה כך:
א. (קוד מחלקה, ת"ז עובד)
ב. (קוד מחלקה, שם, ת"ז עובד)
ג. (ת"ז עובד, שם, קוד מחלקה)
ד. (קוד מחלקה, שם מחלקה, ת"ז עובד, שם עובד)
ה. אף תשובה לא נכונה.
שאלה 10

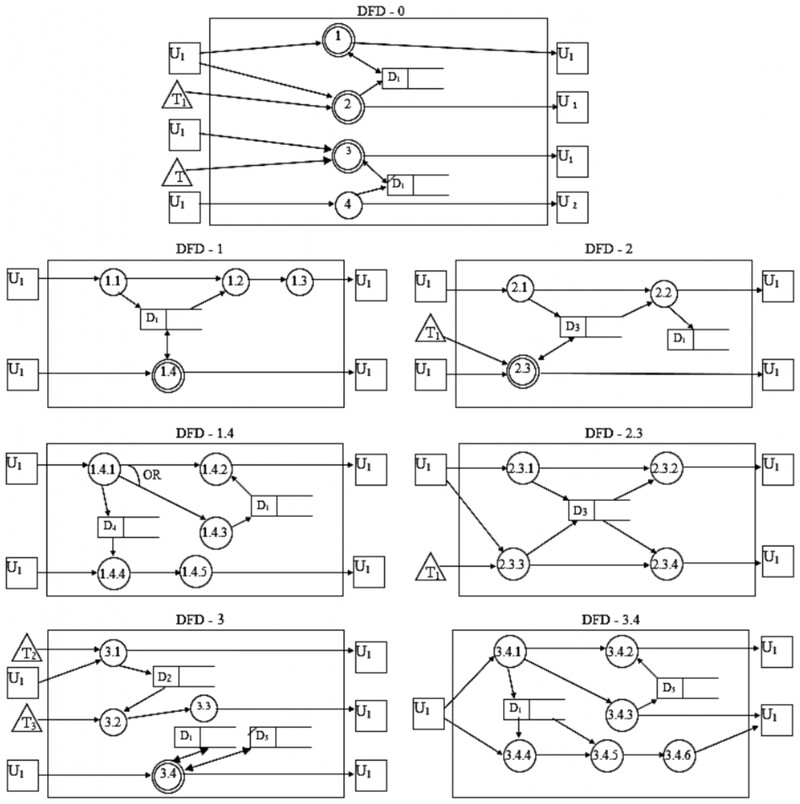

מספר הטרנזקציות המופיעות בתרשים הנ"ל הוא:
א. 11 טרנזקציות.
ב. 14 טרנזקציות.
ג. 15 טרנזקציות.
ד. 23 טרנזקציות.
ה. אף תשובה לא נכונה.
חלק ב: שאלות חישוביות (50 נקודות)
עליכם לענות על שתי השאלות 11-12.
(25 נקודות לשאלה; 50 נקודות לחלק זה).
שאלה 11
מנהלת רשת למוצרי מזון אורגניים החליטה להקים מערכת מידע לניהול הרשת.
להלן תיאור המערכת:
ברשת ישנם יועצי מזון, ליועצים שומרים מספר ת"ז, שם מלא, תאריך לידה, כתובת ומספר טלפון (יכולים להיות מספר טלפונים). ללקוחות שומרים מספר ת"ז, שם מלא, תאריך לידה, כתובת ומספר טלפון. לכל סניף של הרשת שומרים את מספר הסניף, שם, כתובת וטלפון. כל יועץ מזון יכול לתת ייעוץ במספר סניפים, בכל סניף יש מספר יועצים. לקוח יכול לתאם ייעוץ אצל כל אחד מהיועצים בכל אחד מהסניפים, יש לדעת את תאריך ושעת הייעוץ. ברשת יש מרכז הכשרה, שיש בו מספר מדריכים שחונכים את היועצים. לכל מדריך במרכז הכשרה שומרים את מספר ת"ז, שם מלא, ותק ותחום התמחות. כל מדריך יכול להיפגש עם כל יועץ מספר פעמים, יש לדעת את תאריך המפגש. לכל יועץ ישנו מדריך אחד שמוגדר כחונך, מדריך יכול לחנוך עד שלושה יועצים (לפחות אחד).
א. שרטטו תרשים ישויות קשרים. (15 נק')
ב. מפו את התרשים שקיבלתם בתשובתכם בסעיף א לרלציות מנורמלות. (10 נק')
שאלה 12
שרטטו תרשים זרימה לתיאור המובא להלן. במידת הצורך, הניחו הנחות והשלימו משתנים. סמנכ"לית תפעול בחברה לארגון כנסים בינלאומיים מבקשת לנתח את הנתונים על המשתתפים בכנסים שהתקיימו בשנה האחרונה על מנת לקבוע את יעדיה לשנה הבאה. הנתונים שנאספים הם: גיל המשתתף, דרגת המשתתף (סגל זוטר/סגל בכיר/תעשייה), יבשה ממנה הגיע המשתתף (אמריקה, אפריקה, אירופה, אסיה, ואוסטרליה).
החברה מבקשת לקבל דו"ח הכולל את הנתונים הבאים:
• מספר המשתתפים מכל יבשה (אמריקה, אפריקה, אירופה, אסיה, ואוסטרליה).
• מספר המשתתפים שהגיעו מדרגת סגל זוטר.
• שיעור (אחוז) המשתתפים שגילם מתחת ל-50.
• מספר המשתתפים מאירופה בדרגת סגל בכיר שגילם מעל 60.
• מספר המשתתפים מאמריקה השייכים לתעשייה שגילם מתחת ל-40.
ב ה צ ל ח ה !
